Hexapod Motor Aufhängung

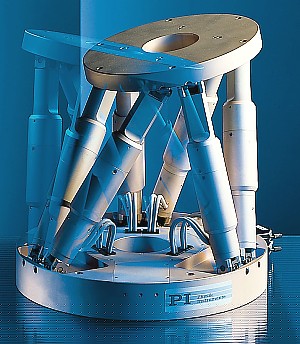

Ein Hexapod ist ein mechanische Vorrichtung, bei der man mit 6 längenveränderbaren Stangen zwei Ebenen in Neigung und Abstand zueinander einstellen kann.

Das Hexapod ist dabei sehr steif. Durch diese Eigenschaften ist es optimal um einen Motor eines Flugmodells in seiner Lage einstellen zu können.

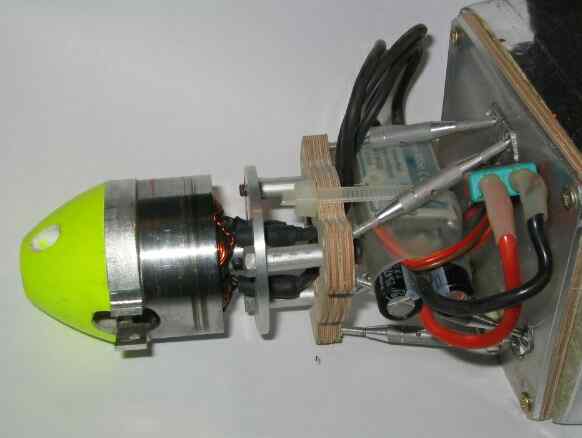

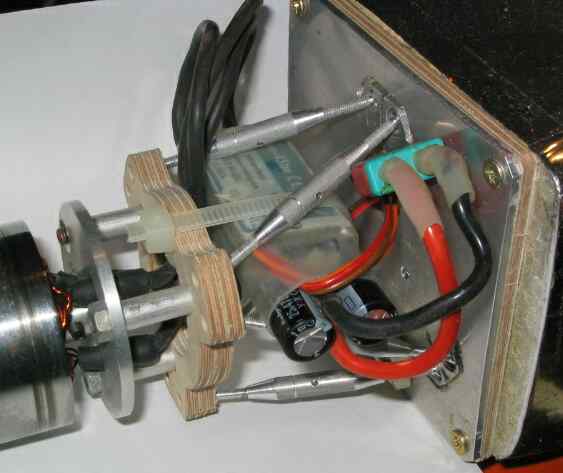

Die Streben habe ich bei der Modellversion durch kleine Seilspanner (aus dem Modellbaufachhandel) ersetzt. Diese haben je ein Links-und Rechtsgewinde und lassen sich in der Länge ändern. An beiden Enden haben die Seilspanner einen Kugelkopf. Spannt man den Kugelkopf zwischen zwei Platten mit entsprechenden kugelförmigen Senkungen, dan ist das Hexapod schnell fertig. Zwischen den Beinen des Hexapods kann der Motor untergebracht werden. Somit ist die ganze Konstruktion sehr kompakt.

Die Zeichnungen habe ich in 2 Formaten bereitgestellt.

Das DWF-Format ist eine neues CAD Format von Autodesk, das mit dem kostenlosen Viewer betrachtet und gedruckt werden kann. Leider ist der Viewer mit 24 MB nicht gerade ein Leichtgewicht und deshalb biete ich die Dateien auch im jpg- Format an. Seite funktioniert scheinbar nur mit Internet Explorer 5.5 und höher.

Das Jpg-Format ist ein Format, das auf jeden Fall von Ihrem Browser angezeigt werden kann. Seite funktioniert scheinbar nur mit Internet Explorer 5.5 und höher.
