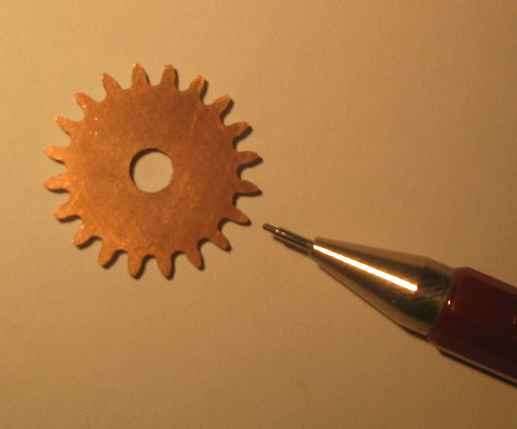

Geradverzahnte Zahnräder selbst gefräst.
Der Maschinenbauer kennt mehrere spanende Methoden um Zahnräder herzustellen:
In der Technik kennt man sehr viele Parameter von Zahnrädern und die Materie ist einigermaßen komplex.
Die meisten Modellbauer brauchen aber nur ein einfaches geradverzahntes Zahnrad, das zu 99% in Europa
mit einer Evolventenverzahnung ausgeführt wird. Die Evolventenverzahnung bietet den Vorteil,
daß die Zahnräder aufeinander abwälzen und keine relative Gleitbewegung zueinander ausführen.
Das erhöht die Lebensdauer wesentlich.
Dafür ist diese Anleitung gedacht.
Als Werkstoff wird in der Technik DELRIN®, ein Kunststoff
mit guten mechanischen Eigenschaften, geringer Feuchtigkeitsaufnahme und guter Formstabilität verwendet. Dieser läßt sich gut zerspanen.
Mit einer CNC Fräse hat man die Möglichkeit die Evolvente "nachzufahren".
Das geht ganz einfach vorausgesetzt man will nur ein geradverzahntes evolventen Zahnrad haben.
Man muß sich "nur" die Geometrie erzeugen und kann dann die Evolventen mit einem kleinen Fingerfräser korrigiert um
den Fräserradius herausarbeiten. Das Erzeugen der Geometrie ist nicht ganz leicht, aber dafür gibt es ein Programm.
Was braucht man?
Und so geht es:
1.) Geometrie im Zahnradberechnungsprogramm festlegen und als dxf ausgeben.
2.) DXF Datei mit Programm BOCNC von Werner Stratmann
mit Fräserradiuskorrektur in hpgl-Format umwandeln. Wer es nur mal ausprobieren will, kann meine Zahnräder fräsen. Die Beispieldatei ist hier: Zahnrad Beispiel.zip
3.) Mit cncplayer oder sonst einem CNC Programm fräsen.
Mehr zu diesem Thema findet Ihr auch auf meiner Linkseite
